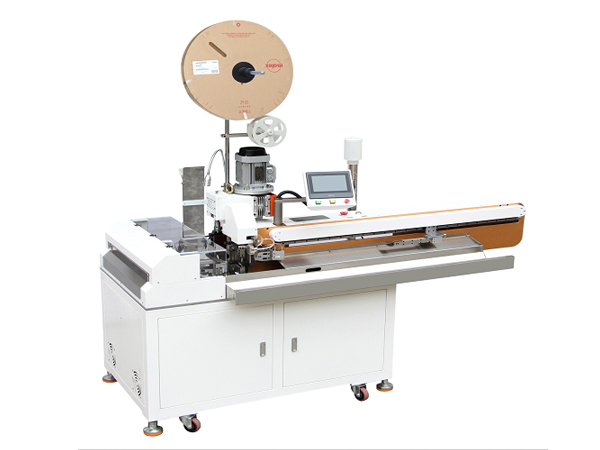

全自動排線打端沾錫機12B

型號：HW-12B
功能：排線開叉壓端剝皮扭線上錫
排線適用端子：PH/XH/EH/SCN/SM/VH杜邦等

服務熱線： 134-2905-5778

在線谘詢

產品簡介 / Introduction

特點描述Features

01剝皮精度更高前端平移采用xy軸雙導軌設計，後端剝皮采用精密絲杆雙導軌裝置日本三菱伺服，保證剝線壓端品質。
02長/短線模式秒換長/短線模式切換無需更換後剝線夾，馬達式正反向扭線，扭線快慢鬆緊均（jun1）可在觸屏快速切換。
03操作簡單易用前端剝皮（半剝）打端，後端剝皮扭線沾錫，更換排線規格隻需更換分線墊片、模具即可。
04使用壽命更長機器配件采用防腐蝕材料，機器刀架、氣夾、刮錫件等均為防腐精磨硬質件。
05膠皮收集更幹淨在吸氣的基礎上加有吹膠皮刮膠皮裝置，多重保護，利於保護芯線，進一步確保膠皮收集幹淨。
06低噪音運行機器刀架、氣夾、滑杆等均（jun1）為Dc53或S136硬質處理精密磨件，運行噪音低。
07收納線材更方便後拉式定長裁切，采用排線專用精密模具，裁線剝線長度精準，可選配旋轉收線有利於長線收線。
08異常可示警內置電路全部設置有異常信號監控指示燈，查詢故障一目了然，輕鬆排除故障。

型號名稱	12B 全自動排線、雙並線打端沾錫機
顯示方式	中文觸摸屏液晶顯示
電源	AC220/50Hz
功能	排線開叉壓端剝皮扭線上錫
排線適用端子	PH/XH/EH/SCN/SM/VH杜邦等
適用排線	2-16P／2468.2651膠水並線排線
排線產能	10P排線1000條線/每小時
排線切長	40—850mm內(可選長線)
單線適用線材	電子線、高溫線、鐵氟龍等
電線範圍	28#-16#電線（視線材而定）
電線產能	6000條／小時
電線切長	15—850m內（可選長線）
剝口長度	前端7.5mm,後端11mm，可變換
沾錫深度	11mm(可變換）
平移模式	伺服絲杆製動
端子機	鑄造式精密端子機
檢測功能	打端檢測、缺線檢測、線材打結、氣壓檢測（可裝端子壓力監測）
外觀尺寸	17507001500 mm
重量	400KG
輔助裝置	端子廢紙收卷裝置，端子廢料切斷裝置

穩定性保障
• 配8台高精度加工中心和中走絲、慢走絲等數控機床，確保配件精密度； • 電子元器件采用進口品牌，有效保證高速生產下的穩定性和一致性。
精度的預控
• 從電機組合設計到送線模塊創新技改，91香蕉视频观看精品在线設備實現係統化精度控製； • 自主設計製造的預送料係統、耐磨皮帶增大摩擦力，保證線束加工精度。
數字化體係
• 擁有成熟的數字化體係，提供符合生產工藝的軟件、硬件一體化集成； • 擁有過硬的技術創新和加工製造能力，可根據客戶需求快速研發新機型。
